聚合型避雷器-籠式設計

聚合型避雷器-籠式設計

品牌：Tridelta
型號：SBKC size 0, 避雷器分類: SL
SBKC Size II , 避雷器分類SM, SH
1.最大線路放電等級2，額定放電電流10KA，避雷器分類 SL。
(之前型號Type series SBKC 6 to 288/10.2)
2.最大線路放電等級4，額定放電電流20KA。
(之前型號Type series SBKC 6 to 360/20.4)
TRIDELTA_變電系列_cage design圖5.jpg
/
TRIDELTA_變電系列_cage design圖4.jpg
/
TRIDELTA_變電系列_cage design圖2.jpg
/
TRIDELTA_變電系列_cage design圖1.jpg
/
  • TRIDELTA_變電系列_cage design圖5.jpg
  • TRIDELTA_變電系列_cage design圖4.jpg
  • TRIDELTA_變電系列_cage design圖2.jpg
  • TRIDELTA_變電系列_cage design圖1.jpg
詳細介紹
檔案下載
1.聚合型避雷器型錄

說明

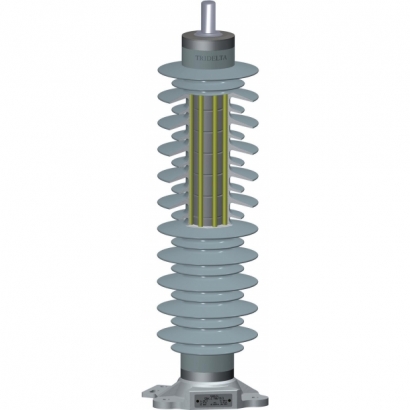

Cage design(籠式設計): 跟據IEC60099-4標準 B2型FRP棒(玻纖維強化結構)及矽橡膠樹脂圍繞MOV塊，直接模壓到MOV塊，不需封閉的氣體體積，及不需密封/洩壓裝置。
特性
  1. 保護變壓器，開關廠及電廠對環境及交換過電壓保護。
  2. 根據網絡中金屬氧化鋅避雷器的選擇依據避雷器的額定和連續工作電壓。
  3. 選擇指南請參考DIN VDE 0675/part5 和 IEC 60099-5標準。
  4. 標準的機械要求，優秀的線路避雷器應用（NGLA和EGLA型）。
  5. 可耐侵蝕和耐紫外線輻射。
  6. 防火、阻燃、自熄滅和防水型。

規格
Metal Oxide Surge arrester with polymer cage-design
Leaflet 2242 2113 2124
Type series: SBKC6 to144／SL SBKC 6 to 396/SM-II
前型號：
SBKC xxx/10.3		 SBKC 6 to 396/SH-II
前型號：
SBKC xxxx/20.4
Arrester classification
According to IEC60099-4 ed 3.0		 Station, SL Station ,SM Station, SH
Housing material Silicone rubber Silicone rubber Silicone rubber
Rated voltage Ur ６kV to 144kV 6 kV up to 396 kV 6KV up to 396KV
Nominal discharge current 10kA 10 kA 20 kA
Switching impulse discharge current 0.5A 1kA 2KA
Repetitive charge transfer rating Qrs 1.2C 2.4C 2.4C
Thermal Energy Rating Wth 4.5kJ/KV Ur 8 kJ/KV Ur 10 kJ/KV Ur
Line discharge class 2 3 4
High current impulse withstand (4/10) 100kA 100 kA 100 kA
Rated Short circuit current 40kA 65kA 65 kA
