聚合型避雷器-管式設計

聚合型避雷器-管式設計

品牌：Tridelta
型號：
1.放電等級3，額定放電電流10KA,
Type: SBKT 54/SM-A-II to SBKT396/SM-A-II
(之前型號SBKT 72/10.3 to SBKT144/10.3)
2.放電等級4，額定放電電流20KA, SH
Type: SBKT54/SH-B-II to SBKT 468/SM-B-II.
(之前型號SBK 72 /20.4 to SBK 144/20.4 )
3.放電等級5，額定放電電流20KA
Type:SBKT54/SH-C-II to SBK 624 /SH-C-II
(之前型號SBKT 120/20.5 to SBKT 444/20.5)
4.放電等級 5,額定放電電流20KA,SH
Type:SBKT 54 /SH-D-II to SBKT624/SH-D-II
(之前型號: SBKT120/20.5 to SBKT 444/20.5 )
/
/
TRIDELTA_變電系列_Tube design圖1.jpg
/
  • Ableiter_High_Voltage_Silicon-Housing_SBKT_size2管狀.png
  • Ableiter_High_Voltage_Silicon-Housing_SBKT_size1管狀.png
  • TRIDELTA_變電系列_Tube design圖1.jpg
詳細介紹
檔案下載
1.聚合型避雷器型錄

說明

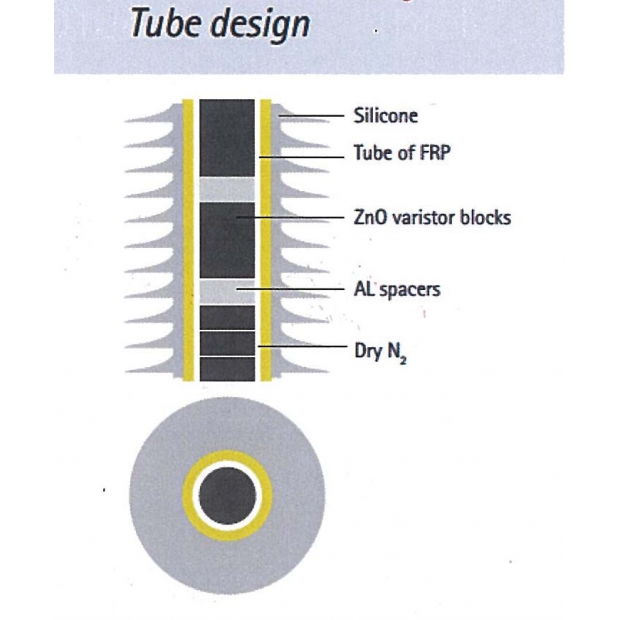

Tube design(管式設計) :玻璃纖強化樹脂鋼管內含氣體（空心絕緣子）與MOV塊，跟據IEC60099-4 標準A 型 矽膠葉片直接模壓到玻璃鋼管。耐火時效管封閉的氣體體積，包括洩壓裝置，確保最大可能機械強度高，最高的機械要求。

特性
  1. 優秀的防污染特性來自矽樹脂高度疏水特性。防火阻燃和自熄滅附加防水型。
  2. 可耐侵蝕和耐紫外線輻射。
  3. 最高的安全考量相關電氣和機械過載情況，短路的情況內部零件不會彈出。
  4. 短路/壓力釋放後，保持75％的機械穩定性。
  5. 交貨時間類似於瓷避雷器交期。
  6. 比瓷器避雷器便於運輸，損壞風險較小。
  7. 安裝類似陶瓷型避雷器，但重量較輕。

應用
避雷器應用中最高的機械和安全要求的抗震要求。
地震頻率高及風荷載大的地區，極端氣候條件下或額外的機械負荷。

規格
Metal Oxide Surge arrester with composite polymer insulator in Tube design
Leaflet 2713 2734 2715 2775
Type series: SBKT 54 to396/SM-A-II
(SBKT72 to 444/10.3)		 SBK 54 to468/SH-B-II
(SBKT72 to 444/20.4)		 SBKT 54 to 624/SH-C-II
(SBKT120 to 444./20.5)		 SBKT 54 to 624/SH-D-II
( SBKT 120 to 444/20.5)
Line discharge class 3 4 5 5
Arrester classification:
According to IEC60099-4 ed 3.0		 SM SH SH SH
Design Composite polymer insulator in tube design Composite polymer insulator in tube design
Rated voltage Ur 5KV to
396 kV		 54 to
468KV		 54kV to
624KV		 54 KV to
624 KV
Nominal discharge current ln: 10 kA 20 kA 20kA 20 kA
Switching impulse discharge current 1kA 2KA 2KA 2KA
Repetitive charge transfer rating Qrs 2,4C 3.6C 3.6C 4.4C
Thermal Energy Rating W th 8KV/KJ Ur 10KV/KJ Ur 13KV/KJ Ur 18KV/KJ Ur
High current impulse withstand (4/10) 100 kA 100 kA 100KA 100 kA
Rated Short circuit current 65kA
(80KA on request)		 65 kA
(80KA on request)		 65kA
(80KA on request)		 65 kA
(80KA on request)
Specific long-term load  (SLL) 6KNm 12kNm
 6KNm 12kNm
Specific short-term load  (SSL) 12KNm 23KNm 12KNm 23KNm

附註
  1. TRIDELTA是領先的避雷器製造商之一。TRIDELTA避雷器組合涵蓋所有應用領域。
  2. TRIDELTA複合型高壓避雷器，提供了三種不同設計標準的複合型高壓避雷器套管標準，先進的和最高的技術的需求：實芯，籠子及管式的設計。
  3. 這三種產品線之間的差異是其內部的設計和MOV的塊的列固定到殼體避雷器的方法。它們都使用高品質的矽膠作為絕緣材料，具有優秀的抗污染性能與優點，耐長期追踪侵蝕和紫外線輻射，即防火阻燃和自熄滅附加防水型。
  4. 避雷器的心臟是金屬氧化物壓敏電，可定義電性能和電湧放電器的保護功能，根據最高品質標準。由於需要很高的技術知識，所以不斷增加新的創新產品組合，可確保避雷器最經濟且較長的使用壽命。 三種設計使用相同的高品質MOV塊，確保優良的電氣性能。與瓷避雷器相比，重量減輕，運輸和安裝較方便。
