盤內用隔離開關

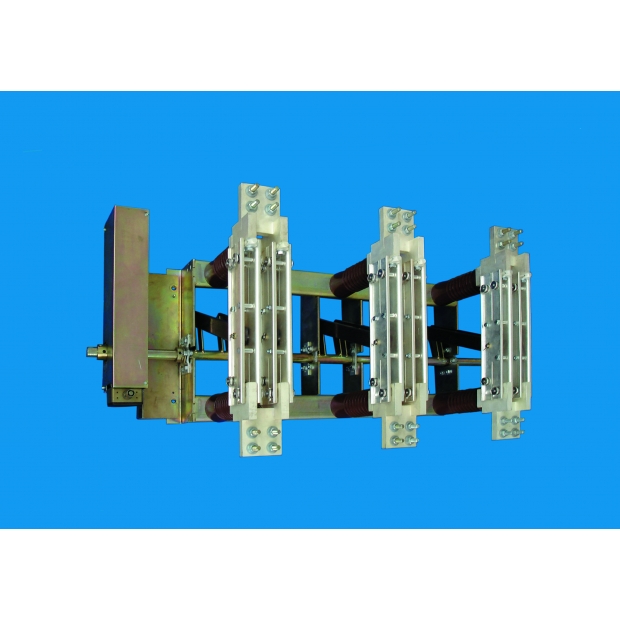

屋內三極隔離開關

屋內三極隔離開關

品牌:Driescher
型號:ITr 12, ITR 24,ITr 36, ITr38.5
  • DRIESCHER_配電系列_盤用隔離開關.jpg

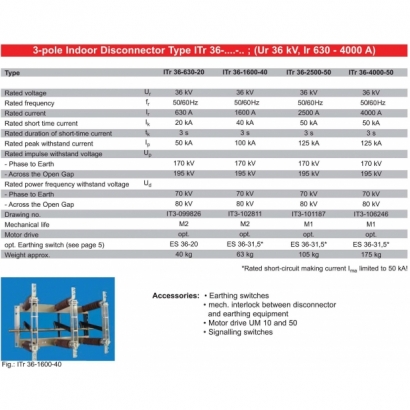

  • ITr 36_規格圖3.jpg

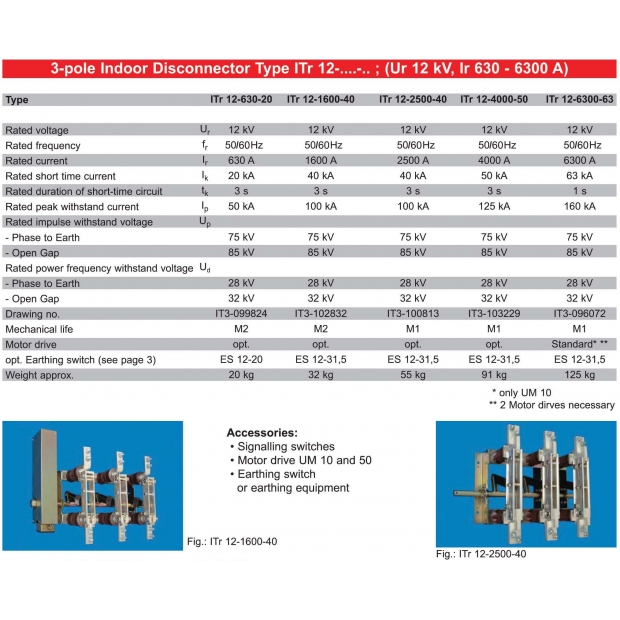

  • ITR12_規格圖1.jpg
  • ITR24.jpg
  • ITR38.5_規格圖4.jpg
詳細介紹
檔案下載
1.型錄下載

說明
屋內三極隔離開關 Rated voltage (額定電壓範圍): 12,24,36KV and 38.5KV
Rated current (額定電流範圍): 630A,1600A,2500A, 4000A,6300A and 8000A

特性
  1. 隔離開關跟據模組測試,額定短時耐受電流高達63 kA的持續時間3秒;隔離開關可接接地開關ES。接地開關額定短時耐受電流20 KA和31,5 KA。
  2. 在5,000次動作週期內,無需任何維護保養。
  3. Driescher 所有開關設備均通過型式試驗 (根據EN62271-102標準)。
  4. 接地開關配有一個能量儲存機構可快速切換。防鏽壓力彈簧,鍍鋅和鉻酸鹽處理的開關基本框架。電鍍銀觸點和電解銅接觸葉片。
  5. 隔離開關和接地開關基本上都配備了一個連續的操作軸,軸的左側或右側安裝操作桿,以手動操作。也可選配馬達,以電動操作。

應用
  1. 隔離開關在發電廠和變電站的電氣系統中扮演了重要的角色。
  2. 高壓隔離開關在電氣系統中,與高壓斷路器配套,用於高壓電氣裝置檢修時的隔離電壓和保護人員。
  3. 隔離開關用於無電流的中壓開關的開關設備。
  4. 隔離開關,額定電流為2500 A級及以上,在撞擊面上的接觸元素為自潤滑的銀石墨塗層。
  5. 環境溫度: - 5℃ 到+40°C的峰值,平均值+35°C超過24小時。
